HZ-D208GFM环网(STP生成树协议)设置详解



设置环网之前,我们先要把管理型交换机的管理IP改掉,使每台管理型交换机都在同一网段,且IP不重复。
修改管理IP请参考:鸿章管理型交换机如何更改IP

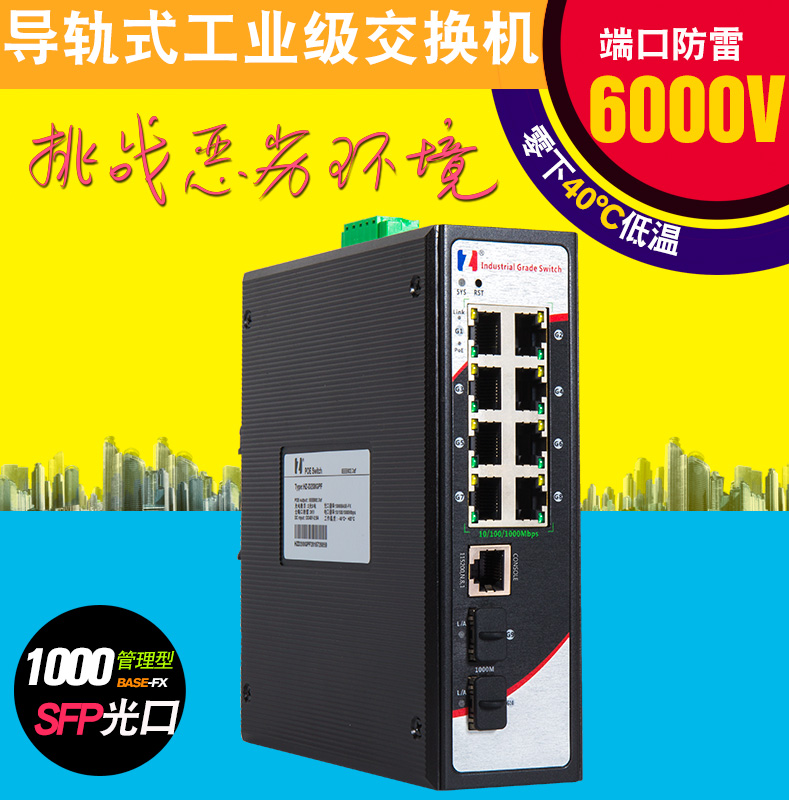

HZ-D208GFM交换机第9号和第10号口是光口,我们以此2个光口做环网配置。
登入交换机管理界面后,进入高级配置->STP生成树->STP端口设置,勾选第9号和10号端口。保存。




在环网里面,指定一台交换机为环网根交换机(只需指定一台)。
进入高级配置->STP生成树->STP网桥设置,单击Bridge Priority右侧选择框中的下拉箭头,



选择4096数值,然后保存。




STP生成树协议配置完毕。

本交换机可设置ERPS环网,具体方法请参考:鸿章管理型交换机ERPS环网设置 ,注意:在设置ERPS环网之前,需要清除其它环网设置,比如,清除本教程的STP生成树环网设置。
参考:环网设置注意事项
