安装1000个网络监控摄像机无线AP覆盖可视对讲PC电脑的交换机配置

本页图片可放大。点击图片,可查看清晰大图。傻瓜式,无需研究原理,直接按图设置即可。
网络摄像机摄像机,可视对讲,无线AP覆盖,或者PC电脑终端,设置方法和拓扑相同。
控制中心可连接外网。
如果应用于无线AP覆盖,则需要具有NAT转发功能的综合业务接入路由器,把所有VLAN端口转发到外网。

为减少出错,WEB管理,建议使用谷歌浏览器,交换机WEB英文界面下设置。尽管以下交换机都有中文WEB管理界面。

1000个IP,数据流巨大,3台核心交换机的万兆口进行汇聚设置,两台交换机之间用两条万兆DAC线缆连接,级联数据汇聚成20G。

HZ-10G402408GFML,弱三层核心交换机,连接控制中心,电视墙,和存储服务器群。4个万兆口,其中2口连接接存储服务器,另外2口与2号32口多光核心交换机端口汇聚。
HZ-10G3204SFM,32口多光核心交换机,连接接入层24口交换机。
HZ-10G3204SFM,根据接口类型和速率,划为4个VLAN
1-4口,千兆RJ45网口,划成一个VLAN,备用,VLAN ID:为方便记忆,按交换机顺序编号,比如,第一台,编号为1,第二台,编号为2.
5-16口,千兆SFP光口,划成一个VLAN,接入253台交换机,一个完整的IP段,VLAN ID:为方便记忆,从11起,顺序编号
17-28口,千兆SFP光口,划成一个VLAN,接入253台交换机,一个完整的IP段,VLAN ID:为方便记忆,顺序编号
28-32口,4个万兆SFP+光口,划成一个VLAN,专门用于静态路由网关,设VLAN ID:50。万兆光口级联,近距离可用低成本的鸿章DAC线缆,距离远,使用鸿章万兆光模块。设置端口汇聚。
接入层推荐交换机(根据需求,任选一款):

HZ-2402GPF:2光24电POE交换机                         HZ-A1026GPFM:2光24电POE智能管理型交换机
HZ-1024GF:2光24电以太网交换机                       HZ-1024GFM:2光24电以太网智能管理型交换机
电脑接入调试,电脑IP,是插入网口VLAN 的网段,网关就是该VLAN 的IP。网关一定要正确,否则连接不通。

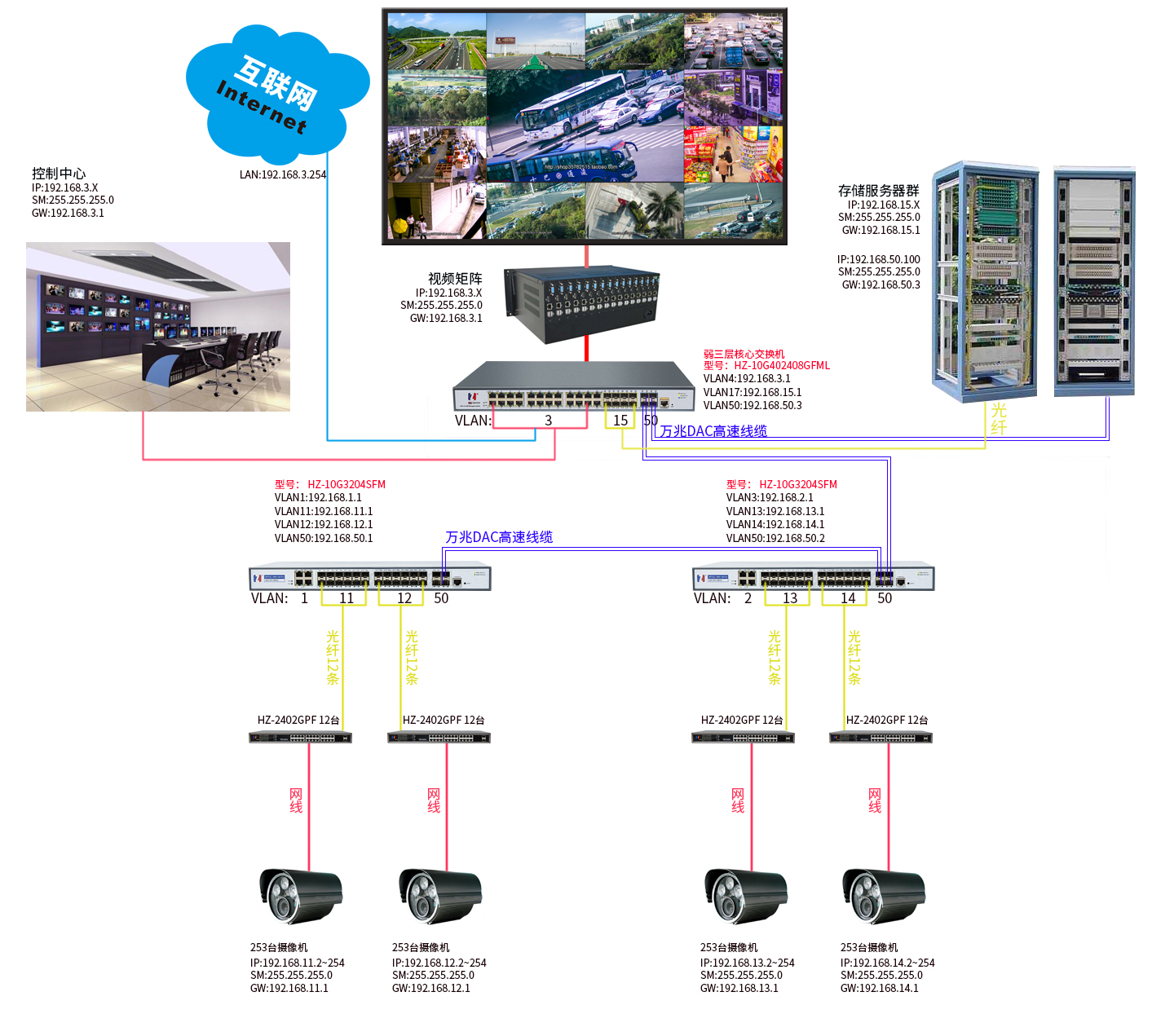

连接示意图:

需要传输设备:

1:鸿章36口弱三层核心管理交换机 1台

产品名称: 鸿章36口弱三层核心管理交换机
型号: HZ-10G402408GFML

端口描述: 4个万兆SFP+光口,8个千兆SFP光口,24个100/1000Mbps网口+1个Console口
性能: 背板带宽:598Gbps
整机包转发率:156Mpps
标准缓存:32Mb
MAC地址:32K
巨型帧:9.6K


物理规格: 尺寸:440mm x 290mm x 44.5mm
2:鸿章32口核心光纤交换机  2台

产品名称: 鸿章32口核心网管全光交换机
型号: HZ-10G3204SFM

端口描述: 4个10000Base-X光口+24个100/1000Base-X光口 + 4个千兆RJ45网口 +1个Console口
性能: 背板带宽:360Gbps
整机包转发率:131Mpps
标准缓存:32Mb
MAC地址:32K
巨型帧:9.6K


物理规格: 尺寸:440mm x 210mm x 44mm

3:鸿章万兆DAC高速成品线缆  6条
2台32口交换机端口汇聚,2条,其中一台与36口弱三层交换机端口汇聚,2条,36口弱三层交换机与存储服务器群汇聚,2条

产品名称: 鸿章10G DAC高速成品铜缆
型号: SFP-10G-PCU1M
传输介质: 24AWG铜缆
产品标准: MSA SFF-8431/SFF-8461/SFF-8074i
传输速率 10G
传输距离: 1米/2米/3米/5米/7米(可选)
规范协议:

10G以太网(IEEE802.3ae)
1/2/4/8G光纤通道
Infiniband: SDR(2.5Gbps)、 DDR(5Gbps)、QDR(10Gbps)


4:鸿章千兆单模单纤SFP光模块 A端(1310nm)48个,B端(1550nm)48个
A端48个,用于32口交换机SFP光口,B端48个,用于24口PoE交换机SFP光口。

产品名称: 鸿章千兆单模单纤SFP光模块
型号: HZ-9110G/BIDI/20A/B/LC
MTBF: >3年
误码率: <1E-8
传输速率 1.25G
功率稳定率: 0.2mw/℃
EMC:

符合FCC Part15


5:鸿章24口全千兆标准PoE供电交换机 48台(需配光模块)

产品名称: 鸿章24口全千兆标准PoE供电交换机
型号: HZ-2402GPF
端口: 24个10/100/1000Mbps RJ45 端口+2个千兆SFP光纤口
转发模式: 存储转发
PoE标准: IEEE 802.3af/at   单端口供电: 30W
电源总功率: 450W
PoE供电距离: 100米   供电端口: 24个
性能: 背板带宽:52Gbps (无阻塞)
包转发率:38.69Mpps@64byts
SRAM缓冲:2M
MAC地址: 4K
巨型帧:9.6K

符合: 安规:
CE Mark ,commercial
CE/LVD EN60950
辐射:
CE mark, commercial
FCC Part 15 Class B

LEDs指示灯: 系统:电源
每端口:连接、PoE工作状态
  保修: 1年
物理规格: 尺寸:440mm*290mm*44mm   电源支持: AC: 100-220V 50~60Hz


第一台HZ-10G3204SFM设置
1.端口汇聚设置

进入Port Configure->Aggregation->Static
    点击Group ID 1对应的31,32号端口,保存。



2.IP及路由设置

进入Network Admin->IP

①.将Mode的Host改为Router
②点击Add Interface,修改和添加VLAN和VLAN IP
    VLAN:1  Address:192.168.1.1  Mask Length:24
    VLAN:11  Address:192.168.11.1  Mask Length:24
    VLAN:12  Address:192.168.12.1  Mask Length:24
    VLAN:50  Address:192.168.50.1  Mask Length:24
③点击Add Route,添加静态路由
    Network:192.168.3.0  Mask Length:24  Gateway:192.168.50.3
    Network:0.0.0.0  Mask Length:0  Gateway:192.168.50.2
④保存设置



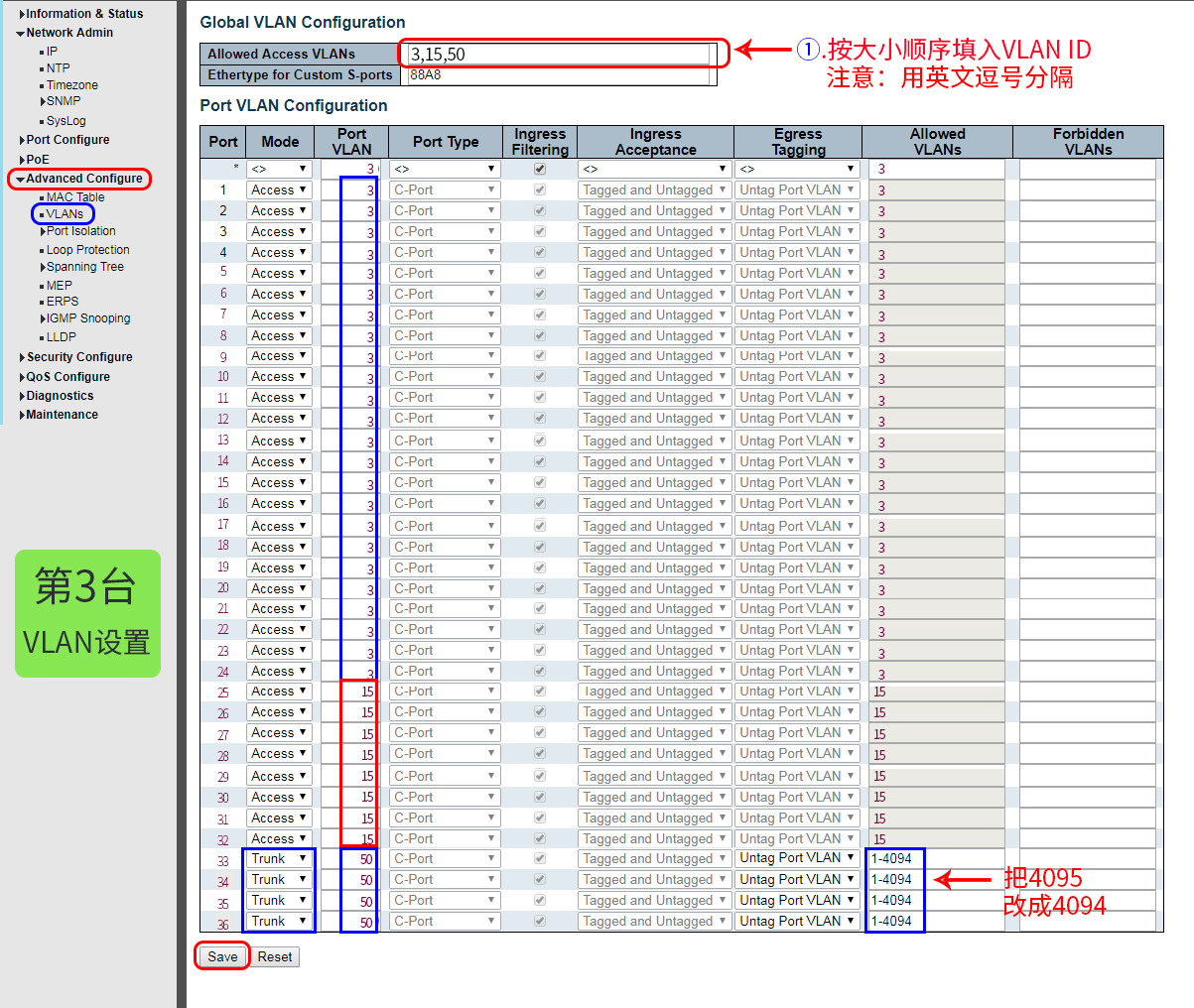

3.VLAN设置

进入Advanced Configure->VLANs

①.在Allowed Access VLANs 右侧的框中,按大小顺序填入在第二步:IP及路由设置中设置的VLAN ID,数值中间用英文逗号分隔。
     填入:1,11,12,50
②把端口划入到VLAN 组
    VLAN:1  1-4号端口,把端口对应的Port VLAN 框中的数值改为1
    VLAN:11  5-16号端口,把端口对应的Port VLAN 框中的数值改为11
    VLAN:12  17-28号端口,把端口对应的Port VLAN 框中的数值改为12
    VLAN:50  29-32号端口,先把端口对应的Mode改为Thunk,再把Port VLAN 框中的数值改为50,再把Allowed VLANs中的1-4095,改成1-4094
③保存设置


第一台HZ-10G3204SFM设置完毕

第二台HZ-10G3204SFM设置

1.端口汇聚设置

进入Port Configure->Aggregation->Static
    点击Group ID 1对应的31,32号端口,保存。
    再次进入Port Configure->Aggregation->Static
    点击Group ID 2对应的29,30号端口,保存。

    用两条鸿章DAC高速线缆连接,31号口与第1台的HZ-10G3204SFM交换机31口连接,32号口与第1台的HZ-10G3204SFM交换机32口连接。



2.IP及路由设置

进入Network Admin->IP

①.将Mode的Host改为Router
②点击Add Interface,修改和添加VLAN和VLAN IP
    VLAN:2  Address:192.168.2.1  Mask Length:24
    VLAN:13  Address:192.168.13.1  Mask Length:24
    VLAN:14  Address:192.168.14.1  Mask Length:24
    VLAN:50  Address:192.168.50.2  Mask Length:24
③点击Add Route,添加静态路由
    Network:192.168.1.0  Mask Length:24  Gateway:192.168.50.1
    Network:0.0.0.0  Mask Length:0  Gateway:192.168.50.3
④保存设置



3.VLAN设置

进入Advanced Configure->VLANs

①.在Allowed Access VLANs 右侧的框中,按大小顺序填入在第二步:IP及路由设置中设置的VLAN ID,数值中间用英文逗号分隔。
     填入:2,13,14,50
②把端口划入到VLAN 组
    VLAN:2  1-4号端口,把端口对应的Port VLAN 框中的数值改为2
    VLAN:13  5-16号端口,把端口对应的Port VLAN 框中的数值改为13
    VLAN:14  17-28号端口,把端口对应的Port VLAN 框中的数值改为14
    VLAN:50  29-32号端口,先把端口对应的Mode改为Thunk,再把Port VLAN 框中的数值改为50,再把Allowed VLANs中的1-4095,改成1-4094
③保存设置



第二台HZ-10G3204SFM设置完毕

弱三层核心交换机HZ-10G202408GFM设置

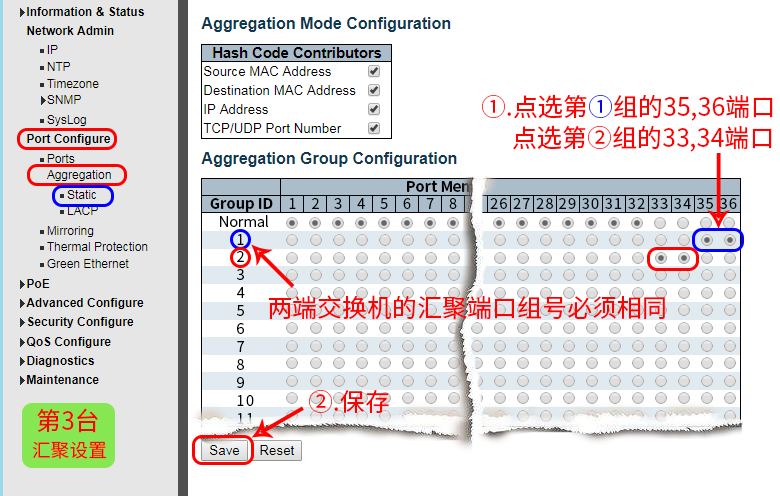

1.端口汇聚设置

进入Port Configure->Aggregation->Static
    点击Group ID 1对应的35,36号端口,保存。
    再次进入Port Configure->Aggregation->Static
    点击Group ID 2对应的33,34号端口,保存。

    用两条鸿章DAC高速线缆连接,35号口与第2台的HZ-10G3204SFM交换机29口连接,36号口与第2台的HZ-10G3204SFM交换机30口连接。
    33,34号口备用(可用于大数据存储服务器群)。



2.IP及路由设置

进入Network Admin->IP

①.将Mode的Host改为Router
②点击Add Interface,修改和添加VLAN和VLAN IP
    VLAN:3  Address:192.168.3.1  Mask Length:24
    VLAN:19  Address:192.168.19.1  Mask Length:24
    VLAN:50  Address:192.168.50.4  Mask Length:24
③点击Add Route,添加静态路由
    Network:192.168.2.0  Mask Length:24  Gateway:192.168.50.2
    Network:0.0.0.0  Mask Length:0  Gateway:192.168.50.1
    Network:0.0.0.0  Mask Length:0  Gateway:192.168.3.254(路由器的LAN口IP设为192.168.3.254)
④保存设置



3.VLAN设置

进入Advanced Configure->VLANs

①.在Allowed Access VLANs 右侧的框中,按大小顺序填入在第二步:IP及路由设置中设置的VLAN ID,数值中间用英文逗号分隔。
     填入:3,17,50
②把端口划入到VLAN 组
    VLAN:3  1-24号端口,把端口对应的Port VLAN 框中的数值改为3
    VLAN:15  25-32号端口,把端口对应的Port VLAN 框中的数值改为15
    VLAN:50  33-36号端口,先把端口对应的Mode改为Thunk,再把Port VLAN 框中的数值改为50,再把Allowed VLANs中的1-4095,改成1-4094
③保存设置



弱三层核心交换机HZ-10G202408GFM设置完毕

VLAN 4  24个RJ45网口接入互联网和控制中心,VLAN 19富余光口可接入其它需要设备。
摄像机,AP,可视对讲等终端设备指定IP和网关,参考以下格式设置。
IP为接入网口的VLAN IP段(从192.168.X.2到192.168.X.254,可设253个IP)
网关为接入网口的VLAN IP

第1台核心交换机第17-28口 第2台核心交换机第17-28口 第3台核心交换机第17-28口
VLAN 12 VLAN 14 VLAN 3
IP:192.168.12.X IP:192.168.14.X IP:192.168.3.X
子网掩码:255.255.255.0 子网掩码:255.255.255.0 子网掩码:255.255.255.0
网关:192.168.12.1 网关:192.168.14.1 网关:192.168.3.1

PC电脑,可由综合业务路由器设置DHCP服务,自动为VLAN内终端设备分配IP。
