安装500个网络监控摄像机无线AP覆盖可视对讲PC电脑的交换机配置

本页图片可放大。点击图片,可查看清晰大图。傻瓜式,无需研究原理,直接按图设置即可。
网络摄像机摄像机,可视对讲,无线AP覆盖,或者PC电脑终端,设置方法和拓扑相同。
控制中心可连接外网。
如果应用于无线AP覆盖,则需要具有NAT转发功能的综合业务接入路由器,把所有VLAN端口转发到外网。

为减少出错,WEB管理,建议使用谷歌浏览器,交换机WEB英文界面下设置。尽管以下交换机都有中文WEB管理界面。

500个IP,数据流较大,核心交换机的万兆口进行汇聚设置,用两条万兆DAC线缆连接存储服务器,级联数据聚合成20G。

HZ-10G3204SFM,32口多光核心交换机,24个光口连接接入层交换机,4个RJ45网口连接外网,控制中心,电视墙。4个万兆口,其中2口连接接存储服务器。
HZ-10G3204SFM,根据接口类型和速率,划为4个VLAN
1-4口,千兆RJ45网口,划成一个VLAN,VLAN ID:编号为3.
5-16口,千兆SFP光口,划成一个VLAN,接入253台交换机,一个完整的IP段,VLAN ID:1,
17-28口,千兆SFP光口,划成一个VLAN,接入253台交换机,一个完整的IP段,VLAN ID:2
28-32口,4个万兆SFP+光口,也划到VLAN 3。设VLAN ID:3。万兆光口级联,近距离可用低成本的鸿章DAC线缆,距离远,使用鸿章万兆光模块。设置端口汇聚。
接入层推荐交换机(根据需求,任选一款):

HZ-2402GPF:2光24电POE交换机                         HZ-A1026GPFM:2光24电POE智能管理型交换机
HZ-1024GF:2光24电以太网交换机                       HZ-1024GFM:2光24电以太网智能管理型交换机
电脑接入调试,电脑IP,是插入网口VLAN 的网段,网关就是该VLAN 的IP。网关一定要正确,否则连接不通。

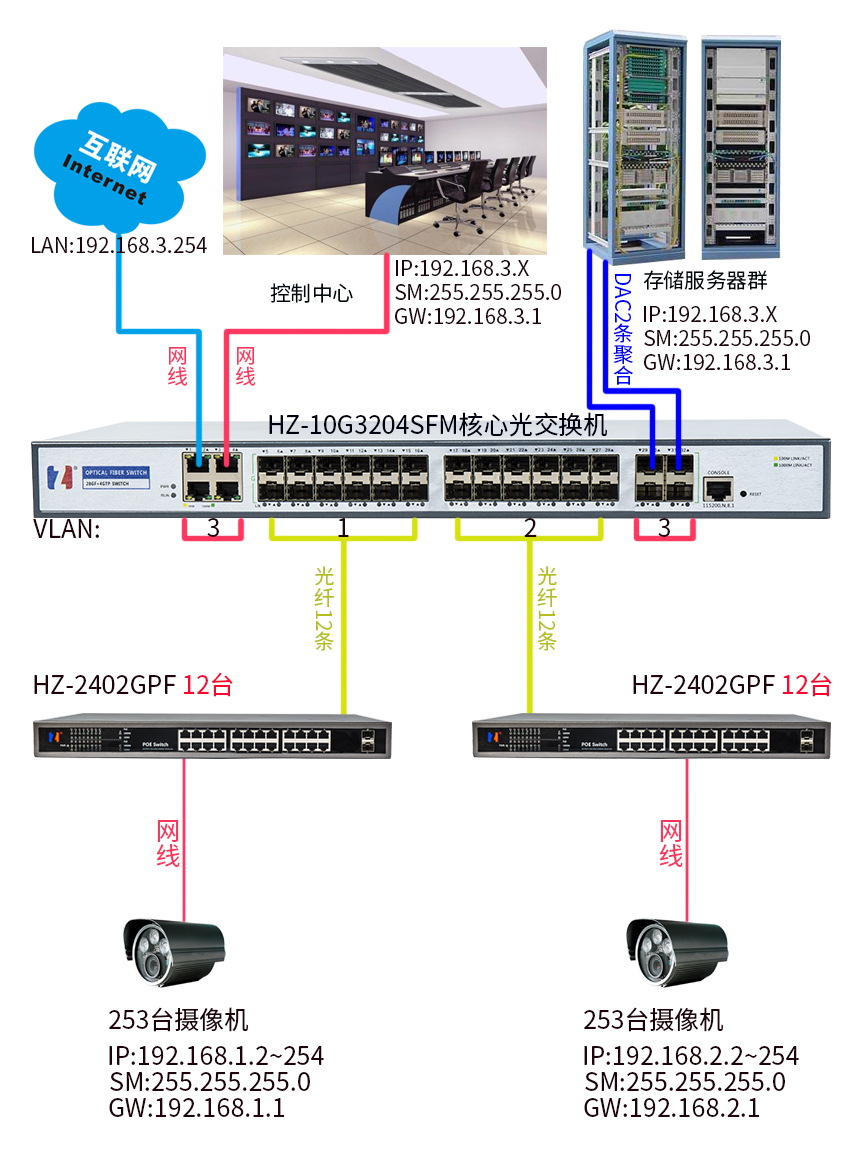

连接示意图:

需要传输设备:

1:鸿章32口核心光纤交换机  1台

产品名称: 鸿章32口核心网管全光交换机
型号: HZ-10G3204SFM

端口描述: 4个10000Base-X光口+24个100/1000Base-X光口 + 4个千兆RJ45网口 +1个Console口
性能: 背板带宽:360Gbps
整机包转发率:131Mpps
标准缓存:32Mb
MAC地址:32K
巨型帧:9.6K


物理规格: 尺寸:440mm x 210mm x 44mm

3:鸿章万兆DAC高速成品线缆  2条
与存储服务器群端口汇聚,2条

产品名称: 鸿章10G DAC高速成品铜缆
型号: SFP-10G-PCU1M
传输介质: 24AWG铜缆
产品标准: MSA SFF-8431/SFF-8461/SFF-8074i
传输速率 10G
传输距离: 1米/2米/3米/5米/7米(可选)
规范协议:

10G以太网(IEEE802.3ae)
1/2/4/8G光纤通道
Infiniband: SDR(2.5Gbps)、 DDR(5Gbps)、QDR(10Gbps)


4:鸿章千兆单模单纤SFP光模块 A端(1310nm)24个,B端(1550nm)24个
A端24个,用于32口交换机SFP光口,B端24个,用于24口PoE交换机SFP光口。

产品名称: 鸿章千兆单模单纤SFP光模块
型号: HZ-9110G/BIDI/20A/B/LC
MTBF: >3年
误码率: <1E-8
传输速率 1.25G
功率稳定率: 0.2mw/℃
EMC:

符合FCC Part15


5:鸿章24口全千兆标准PoE供电交换机 24台(需配光模块)

产品名称: 鸿章24口全千兆标准PoE供电交换机
型号: HZ-2402GPF
端口: 24个10/100/1000Mbps RJ45 端口+2个千兆SFP光纤口
转发模式: 存储转发
PoE标准: IEEE 802.3af/at   单端口供电: 30W
电源总功率: 450W
PoE供电距离: 100米   供电端口: 24个
性能: 背板带宽:52Gbps (无阻塞)
包转发率:38.69Mpps@64byts
SRAM缓冲:2M
MAC地址: 4K
巨型帧:9.6K

符合: 安规:
CE Mark ,commercial
CE/LVD EN60950
辐射:
CE mark, commercial
FCC Part 15 Class B

LEDs指示灯: 系统:电源
每端口:连接、PoE工作状态
  保修: 1年
物理规格: 尺寸:440mm*290mm*44mm   电源支持: AC: 100-220V 50~60Hz


核心交换机HZ-10G3204SFM设置
1.端口汇聚设置

进入Port Configure->Aggregation->Static
    点击Group ID 1对应的31,32号端口,保存。



2.IP及路由设置

进入Network Admin->IP

①.将Mode的Host改为Router
②点击Add Interface,修改和添加VLAN和VLAN IP
    VLAN:1  Address:192.168.1.1  Mask Length:24
    VLAN:2  Address:192.168.2.1  Mask Length:24
    VLAN:3  Address:192.168.3.1  Mask Length:24
③点击Add Route,添加静态路由
     Network:0.0.0.0  Mask Length:0  Gateway:192.168.3.254(路由器LAN口地址需设置成192.168.3.254)
④保存设置

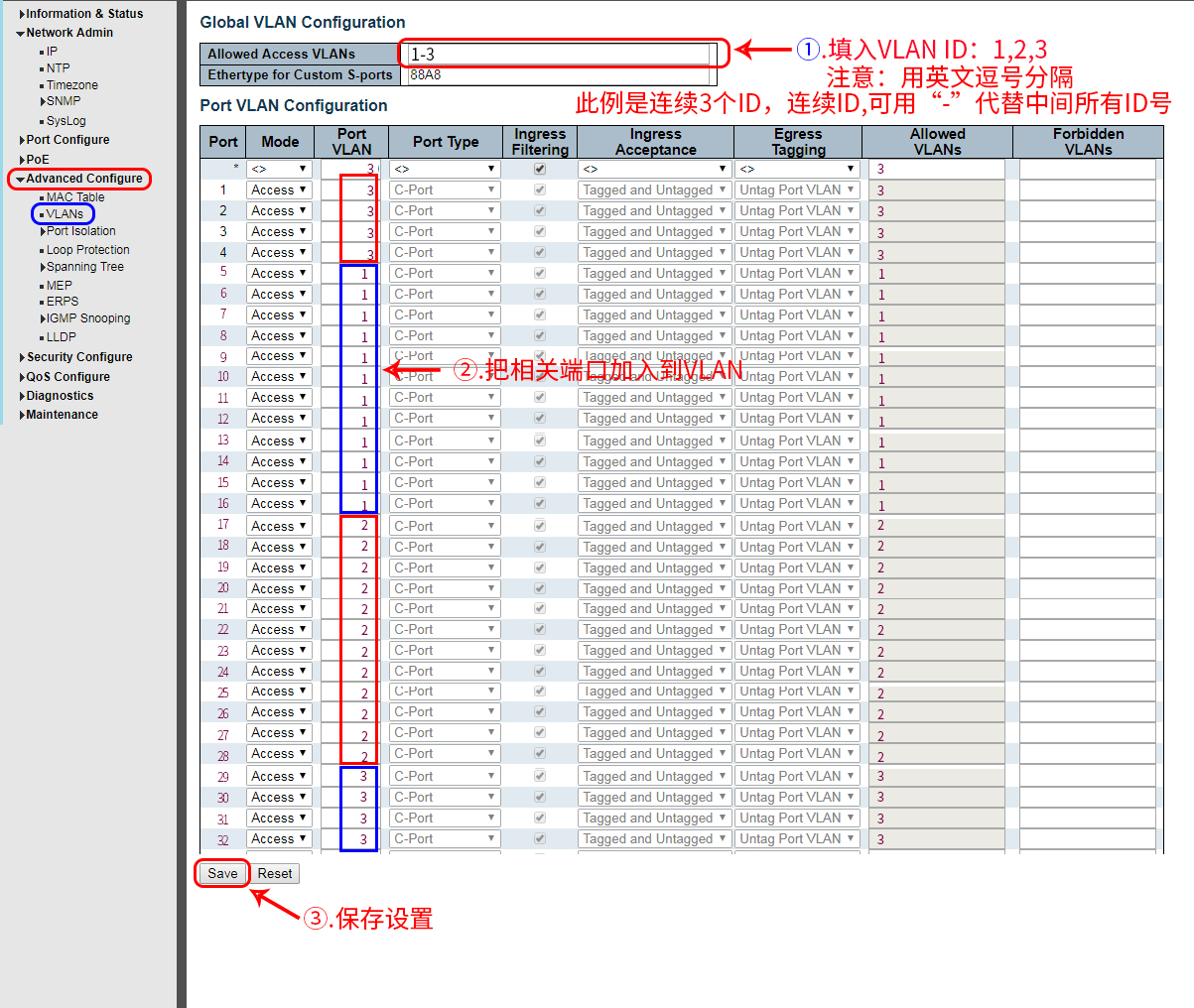

3.VLAN设置

进入Advanced Configure->VLANs

①.在Allowed Access VLANs 右侧的框中,按大小顺序填入在第二步:IP及路由设置中设置的VLAN ID,数值中间用英文逗号分隔。
     填入:1,2,3
②把端口划入到VLAN 组
    VLAN:3  1-4号端口,29-32号端口,把端口对应的Port VLAN 框中的数值改为3
    VLAN:1  5-16号端口,把端口对应的Port VLAN 框中的数值改为1
    VLAN:2  17-28号端口,把端口对应的Port VLAN 框中的数值改为2
③保存设置


核心交换机HZ-10G3204SFM设置完毕

VLAN 3  4个RJ45网口接入互联网和控制中心,万兆口连接存储服务器。
摄像机,AP,可视对讲等终端设备指定IP和网关,参考以下格式设置。
IP为接入网口的VLAN IP段(从192.168.X.2到192.168.X.254,可设253个IP)
网关为接入网口的VLAN IP

VLAN1 第5-16口 VLAN 2 第17-28口 VLAN 3 第1-4口,第29-32口,
VLAN 1 VLAN 2 VLAN 3
IP:192.168.1.X IP:192.168.2.X IP:192.168.3.X
子网掩码:255.255.255.0 子网掩码:255.255.255.0 子网掩码:255.255.255.0
网关:192.168.1.1 网关:192.168.2.1 网关:192.168.3.1

PC电脑,可由综合业务路由器设置DHCP服务,自动为VLAN内终端设备分配IP。
